本工程為重慶某光伏公司出料車間的拱形屋頂改造項目，采用金屬拱形屋面結構，結合現代鋼構施工技術，實現了結構輕巧、安裝快捷、使用安全的目標。

工程名稱：重慶某光伏公司出料車間拱形屋頂工程

建設單位：某某光伏有限公司

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：重慶市江津區白沙工業園

施工時間：2023年11月1日—2023年12月15日

工程面積：9945㎡

工程概況與設計特點

本項目采用金屬彩鋼板為主要屋面材料，厚度為1.5毫米，搭配符合設計標準的鋼結構拱形支撐，拱高達到8.39米，跨度33.6米，滿足出料車間對空間利用與采光的雙重需求。屋頂設計結合自然防水與抗風抗雪能力，確保結構的穩定性和耐久性。

施工亮點

施工過程中，江蘇杰達鋼結構工程有限公司秉持規范施工，嚴控質量。主要亮點包括：

1. 機械鎖邊連接技術，實現彩鋼板自然防水，無滲漏現象。

2. 采用輕質鋼結構材料，減輕整體自重，提高抗震抗風性能。

3. 現場管理嚴格，合理安排工期，確保30天內順利完成安裝。

4. 施工過程中充分考慮現場實際情況，克服了多變天氣和復雜環境對施工的影響。

結構與材料優勢

采用彩色鍍鋅鋼板，不僅具備良好的耐腐蝕性能，還提升了外觀的整潔美觀。拱形屋頂的設計使得空間利用更為高效，采光帶的合理布置保證了室內光線的充足，滿足生產環境需求。

托板的選用采用Q235鋼材，厚度6毫米，采用八字形設計，保證節點連接的穩固與精準，為整個拱形結構提供堅實的支撐。

工程質量控制與驗收標準

施工嚴格按照設計圖紙和企業標準執行，質量驗收符合相關規范要求。施工單位在土建工程具備彩板安裝條件后進場施工，遇特殊天氣及不可抗力因素，合理順延工期，確保施工安全與工程質量。

應用意義與實用價值

該拱形屋頂工程不僅提升了車間的空間利用效率，還通過優質的材料與科學的施工工藝，保障了結構的耐久性和使用安全。項目為類似工業廠房的屋面改造提供了有益的參考方案，符合當前節能環保與工業生產的需求。

重慶某光伏公司出料車間拱形屋頂工程案例解析重慶光伏公司出料車間拱形屋頂施工現場

施工現場圖展示了鋼結構拱形屋頂的整體架構，體現了結構的科學合理與施工的高效組織。

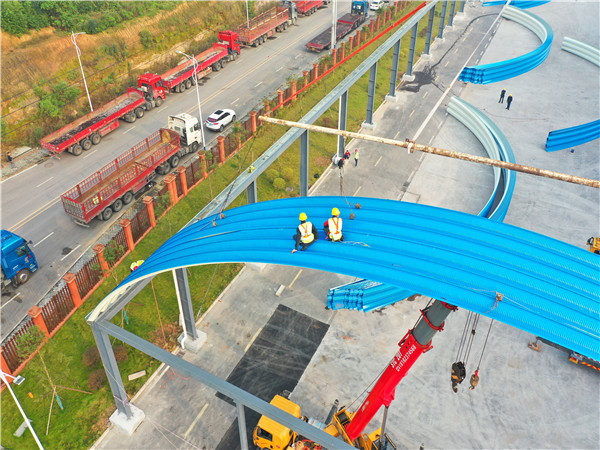

重慶某光伏公司出料車間拱形屋頂工程案例解析金屬彩鋼板安裝過程

彩鋼板的安裝過程細致嚴謹，機械鎖邊技術確保了屋頂的防水性能。

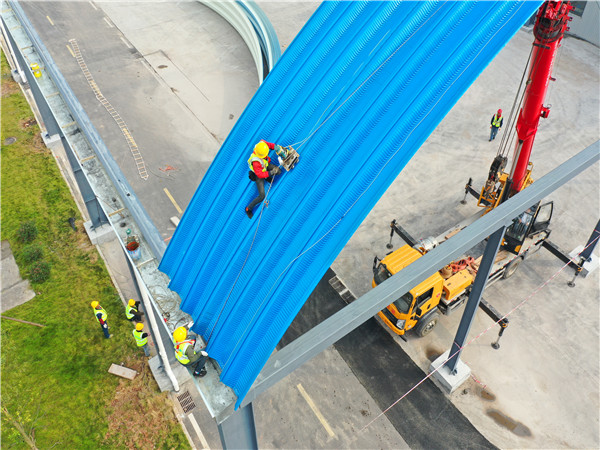

重慶某光伏公司出料車間拱形屋頂工程案例解析拱形屋頂結構細節

拱形屋頂的結構細節展示了托板和拱形梁的連接，體現了鋼結構的穩定性。

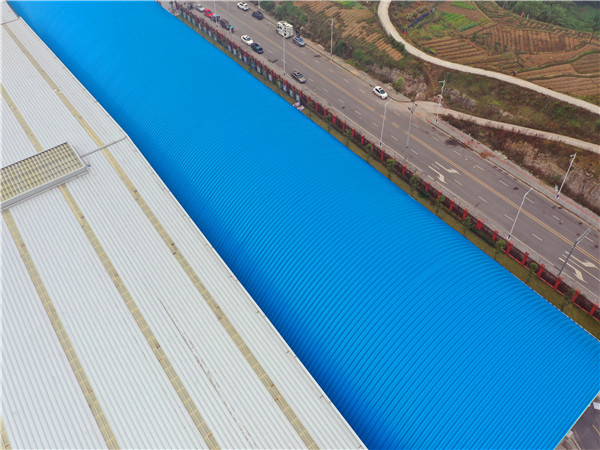

重慶某光伏公司出料車間拱形屋頂工程案例解析成品屋頂效果圖

完工后的拱形屋頂整體效果，造型美觀且結構堅固，滿足生產使用需求。

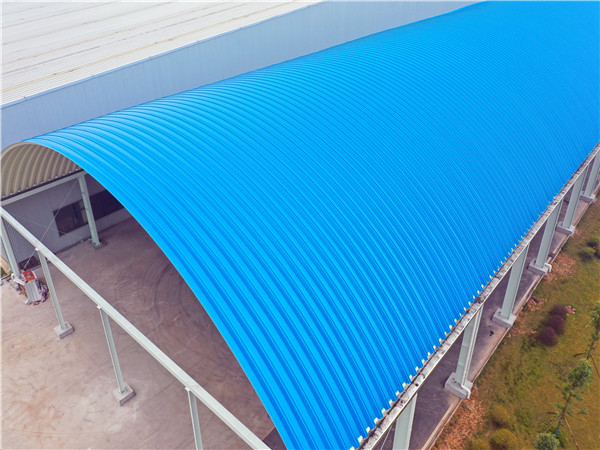

重慶某光伏公司出料車間拱形屋頂工程案例解析采光帶設計細節

采光帶合理設計，保證了車間內部采光效果，有助于降低能耗和提升工作環境舒適度。
